ВИНТОВОЙ НАСОС (ротор-статор)

Принцип действия винтового насоса

Винтовой насос объемного ротационного типа, изобретенный в 1932 г. Rene Moineau, уникален по своим характеристикам, которые делают его идеальным насосом для механизированной добычи. Винтовой насос может быть определен как геликоидальная (винтовая) зубчатая передача, состоящая из двух геликоидов, один внутри другого.
Ротор - подвижная внутренняя деталь, является геликоидом с одним заходом, то есть сформированным как простая винтовая поверхность. Он изготавливается из высокопрочной стали и гальванически покрывается твердым хромом, чтобы противостоять абразивному износу и химическому воздействию. Ротор соединяется с колонной насосных штанг которая передает вращательное движение от поверхностного привода.
Статор - неподвижная внешняя деталь, является геликоидом с двумя заходами. Он выполняется из отлитого в форме эластомера, помещенного в стальную трубу и скрепленного с ней. Статор присоединяется к колонне насосно-компрессорных труб. Шаг статора равен удвоенному шагу ротора.

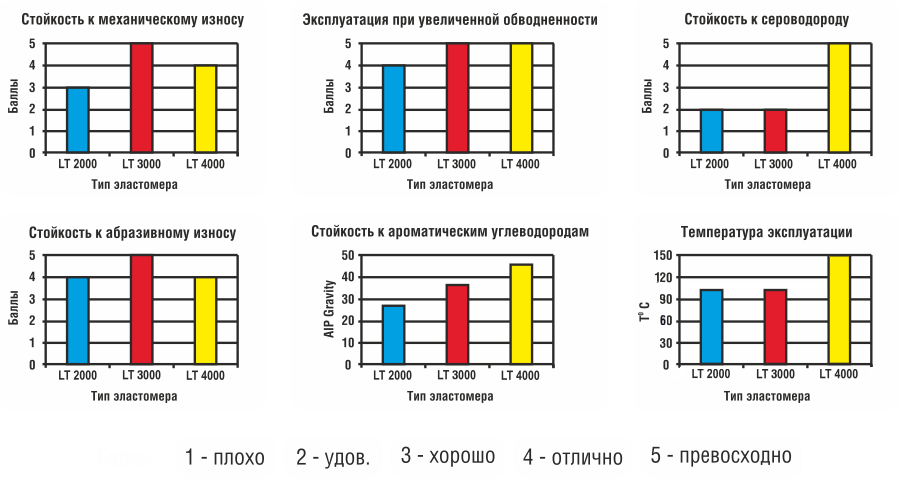

СРАВНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ ЭЛАСТОМЕРОВ

УСТЬЕВОЙ НАЗЕМНЫЙ ПРИВОД ШВН
LT30E | LT50E | LT100E | LT150E

Наземный привод представляет собой компактную конструкцию, устанавливаемую прямо на устье скважины, который передает крутящий момент, создаваемый электродвигателем, на колонну насосных штанг. Приводы производятся на заводах в США. Широкий модельный ряд приводов с электродвигателями мощностью от 5 кВТ до 150 кВт позволяет удовлетворять практически всем специфическим требованиям. Электродвигатели поставляются в различных исполнениях по степени защиты (брызгозащищенные, закрытые обдуваемые, взрывозащищенные) и имеют исполнения для эксплуатации в различных климатических зонах (от холодного климата до тропического).

Наземный привод предназначен для:

LT30E LT50E LT100E LT150E

Преимущества использования наземных приводов

Технические характеристики:

Параметры Модель привода
Мощность, л.с. 30 50 100 150
Осевая нагрузка на опорный подшипник, тн 8 18 22
Максимальная скорость вращения вала, об./мин. 600
Размер полированного штока, дюйм (мм) 1,25 (31,75) 1,25 или 1,50
Высота привода, мм 1219 1295 1346 1397
Масса привода, кг 267 356 534 600
